陶瓷过滤机产能下降、滤饼含水率高？陶瓷板再生和真空系统是核心

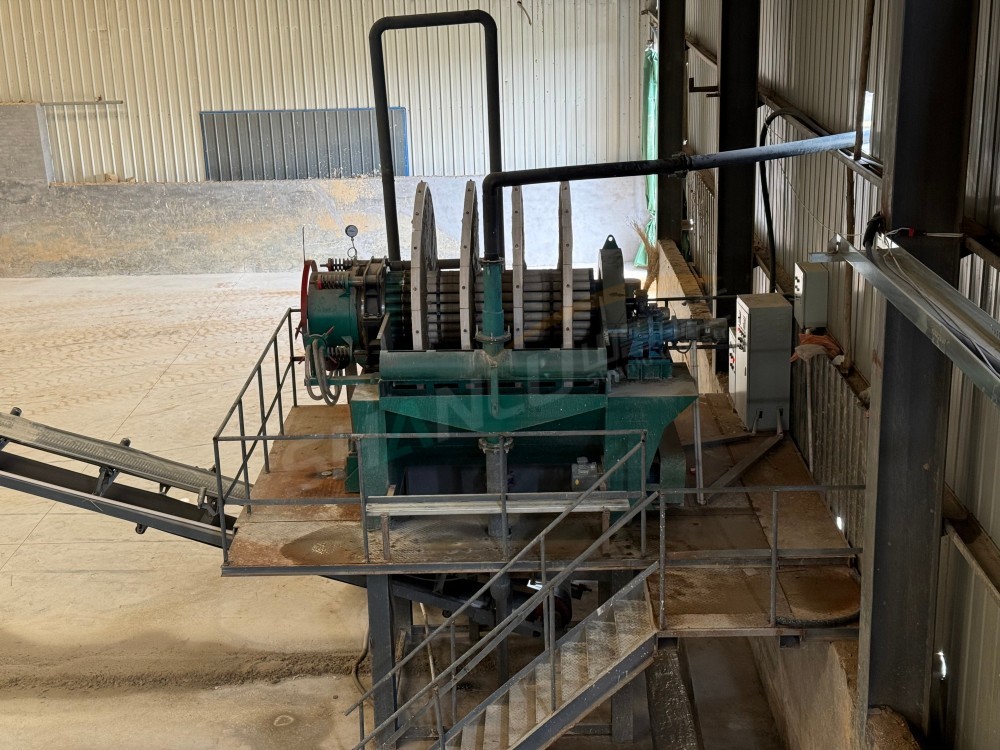

陶瓷过滤机在石英砂精矿脱水中应用广泛，但不少客户反映设备运行几个月后处理能力明显下降、滤饼变薄、含水率偏高。问题通常不出在过滤机本身，而集中在陶瓷板再生和真空系统两个环节。

陶瓷板微孔堵塞是产能下降的头号原因。 微孔堵塞主要分两类：一是矿浆中的微细颗粒嵌入孔道内部，常规高压水反冲洗无法冲出;二是酸洗周期不合理，陶瓷板表面及孔道内钙镁沉积物逐渐积累。正确的做法是将酸洗周期从“每月一次”改为根据滤液流量变化判断——当相同给料浓度下滤液流量下降超过20%时，就该安排一次酸洗。酸洗建议采用2%-3%的草酸或柠檬酸溶液浸泡4-6小时，再用清水冲洗至中性。硝酸等强酸虽然清洗效果快，但会对陶瓷板基体造成不可逆损伤。日常维护中还要留意超声波清洗装置是否正常工作，超声波振子损坏或功率衰减后，单纯靠酸洗很难恢复陶瓷板的原始通量。

真空度下降是另一个常见故障点。 真空度低于0.065MPa时脱水能力明显不足。原因可能是真空管路泄漏、真空泵循环水不够、分配头磨损、陶瓷板破损、滤液桶排水阀未关紧等。设备使用一两年后真空度逐渐下降，管道无明显泄漏时，多半是分配阀中的耐磨盘因长期使用产生凹槽，影响了接触面平整度。反冲洗水压力也需保持在0.06-0.09MPa，压力太低清洗效果不好，压力太高又会损坏滤板。

滤液浑浊往往意味着陶瓷板破裂。 陶瓷板出现微裂纹后，空气通过裂缝大量进入真空系统，导致真空度波动、滤液浑浊。被污染的滤液若直接用作反冲洗水，又会进一步堵塞陶瓷板微孔，形成恶性循环。刮刀与陶瓷板的间隙也值得关注——正常间隙应保持在2mm左右。间隙过大会导致滤饼刮不干净、影响产能;间隙过小则挤压陶瓷板造成断裂。定期检查刮板支架强度和陶瓷板安装垂直度，能有效避免这一隐患。

设备运行中遇到具体问题需要技术支持，可联系山鲁重工技术团队：张经理 13583776655(同微信)。
